Вместо солнца и ветра: необычные генераторы электроэнергии, работающие на воде (видео)

Вода может быть эффективным источником энергии наряду с солнечным светом и ветром, но его пока обделяют вниманием. Фокус расскажет о довольно простых гидростанциях для добычи бесплатного электричества, которые, при большом желании, можно создать и применять у себя дома.

Шланг в помощь

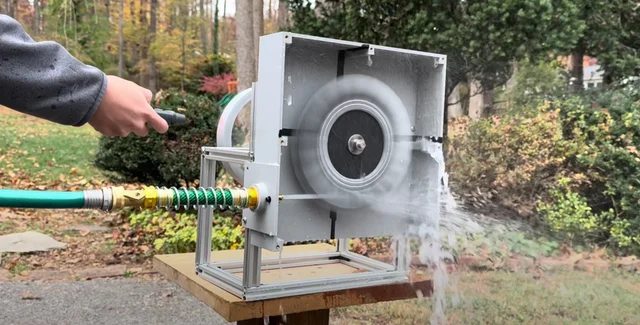

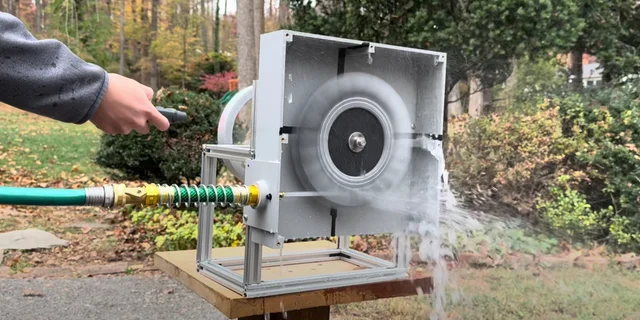

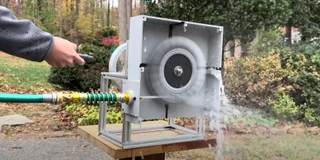

Блогер из США Пол Джанкин приобрел в онлайн-магазине Amazon прибор, который надевается на садовый шланг и должен генерировать электроэнергию, когда струя воды под напором вращает маленькую турбину. По заявленным характеристикам, такая станция должна выдавать мощность в 10 Вт с напряжением 12 В, но на практике едва ли достигала 1 Вт. Этого недостаточно даже для зарядки смартфона, которая обычно требует около 5 Вт.

Пол Джанкин загорелся идеей и решил собрать подобную электростанцию больше и эффективнее. В своем видеоролике он разместил довольно подробную инструкцию, как это может сделать любой желающий.

Вычислив давление и скорость потока воды, энтузиаст определил максимальную мощность, которую способен выдавать шланг — 52,2 Вт. Это при условии, что турбина будет иметь 100% эффективность, чего на практике достичь невозможно, поэтому он нацелился на 50%.

Блогер изучил разные типы водяных турбин и остановил выбор на турбине Пелтона, ведь она отлично подходит для высокого давления при небольшой скорости потока. По внешнему виду ее лопасти напоминают ложку и разделяют струю на две части, используя почти всю ее энергию для вращения.

Пол напечатал 23 ложки-лопасти на 3D-принтере, а затем прикрепил их к колесу с помощью заклепок. Здесь нужно быть аккуратным, ведь чрезмерное усилие может повредить пластиковую деталь. В комментариях создатель добавил, что версия с 12 лопастями оказалась несколько продуктивнее.

Следующий шаг: сделать каркас для колеса из алюминиевых профилей, созданных путем экструзии. Здесь очень важно следить за размерами при нарезке, ведь каждый миллиметр может испортить конструкцию. Алюминиевые детали нужно скрепить друг с другом с помощью угловых кронштейнов, чтобы получилась прямоугольный короб. Затем из пластика на 3D-принтере напечатали "щит", который не дает воде расплескиваться во все стороны, направляя ее в одну.

Последний шаг — установка генератора, роль которого выполняет небольшой 62-ваттный мотор. Его Пол Дженкин установил в пластиковом корпусе, который прикрепил к каркасу с помощью T-образных гаек. Турбину и генератор соединили шестеренка на оси и ремень. Чтобы максимизировать передачу энергии от потока воды к лопастям турбины, шланг подключен к сходящемуся соплу.

Во время испытаний электростанция показала выходную мощность около 22 Вт при напряжении 12 В. Если подключить генератор к автомобильному инвертору, преобразующему постоянный ток в переменный, то с их помощью можно заряжать смартфоны, включать лампы и другие маломощные устройства.

Изобретатель не раскрыл свои затраты на постройку такой электростанции, но, как минимум, нужно иметь 3D-принтер или заказывать большую часть деталей у того, у кого они есть, что недешево. За водоснабжение нужно тоже нужно платить, однако вместо шланга можно использовать природные ручьи и водопады для значительной экономии. Кроме того, отработанная вода никуда не девается, ее можно собирать в баки почти без потерь, чтобы потом использовать для хозяйственных нужд. Например, если все равно нужно набирать ведра воды для мытья автомобиля или полива деревьев, то почему бы не получить еще и немного бесплатного электричества.

Максимальная экономия воды

Обычно для производства электричества требуется большое количество воды, однако ученые из Городского университета Гонконга разработали новую установку, которая может зажечь 100 светодиодных лампочек с помощью одной капли дождя. Они обнаружили, что капля воды объемом 100 микролитров (1 микролитр — это миллионная доля литра), падающая с высоты 15 см, создает напряжение более 140 В.

Генератор имеет структуру, похожую на полевой транзистор (FET): он обеспечивает очень высокую эффективность преобразования энергии и в тысячи раз большую плотность мощности по сравнению с другими конструкциями. Он включает в себя два электрода – один из алюминия и другой из оксида индия и олова (ITO) с нанесенной на него пленкой из политетрафторэтилена, которая отвечает за генерацию, хранение и индукцию заряда.

Когда падающая капля ударяется о поверхность, то своим весом "соединяет" электроды, замыкая электрическую цепь. Затем она высвобождает все накопленные заряды на пленке для создания тока, а система сразу же использует его для питания лампочек.

Эксперименты показали, что на работу такой гидроэлектростанции не влияет низкая относительная влажность, она может использовать как пресную, так и морскую воду. По подсчетам физиков, технология может генерировать до 50 мегаватт на квадратный метр — это в тысячи раз больше, чем у аналогичных устройств, а эффективность преобразования энергии также значительно выше.

Генератор можно устанавливать не только на улице под дождем, но и в весьма необычных местах, например, на корпусе судов, зонтиках, стеклянных окнах, внутри бутылок, и почти везде, где часто стекают капли. Таким образом будет в полной мере использоваться низкочастотная кинетическая энергия воды.

Технология не выглядит особенно сложной, и желающие могут попробовать ее воссоздать, пользуясь информацией об исследовании, опубликованными в журнале Nature.

"Пьющая птица"

Вдохновленные классической игрушкой-птицей, ученые из Гонконга и Гуанчжоу (Китай) разработали двигатель, который эффективно преобразует энергию испарения воды в электричество для питания небольшой электроники. Устройство дает напряжение, превышающее 100 вольт — намного больше, чем другие технологии, генерирующие электричество из воды. Генератор может работать несколько дней, используя всего 100 миллилитров жидкости.

Игрушку под названием "птица-диппи" учителя физики десятилетиями показывают детям на уроках. Она состоит из двух стеклянных колб, соединенных стеклянной трубкой, внутри которой хранится очень летучая жидкость — метиленхлорид. Верхняя колба, в которой находятся клюв птицы и декоративный цилиндр, покрыта материалом, похожим на войлок, а тело птицы подвешено на двух пластиковых ножках.

Когда голова птицы опускается в стакан с водой, она начинает испаряться. Возникает разница давления, заставляющая жидкость в нижней колбе подниматься по трубке, пока она не заполнит голову и заставит птицу снова опуститься к воде, чтобы "пить" и повторять процесс снова.

Профессор Хао Ву вспомнила об этой игрушке, пытаясь создать большее выходное напряжение для генератора, работающего от испарений. Она поняла, что "птицу-диппи" можно использовать для превращения механической энергии в электричество. Так родилась концепция трибоэлектрического гидроэлектрического генератора.

Ученые разместили два трибоэлектрических модуля наногенератора для сбора механическую энергию, по обе стороны двигателя пьющей птицы, который они реконструировали из обычной игрушки. Исследователи протестировали прототип с различными небольшими электронными устройствами, используя его для питания 20 жидкокристаллических дисплеев, датчиков температуры и калькуляторов.

Главной проблемой оказалось трение, замедляющие работу генератора. Исследователи прикрепили специальные волокна в качестве материалов для переноса заряда, благодаря этому устройство заработало плавнее. В будущем они планируют разработать собственную птицу вместо игрушки, чтобы эффективнее преобразовывать энергию испарения воды в электрическую. Кроме того, ученые рассматривают разные способы практического применения установки в повседневной жизни.
