"Птахи Мадяра" захопили російський дрон з машинним зором: як працює і що всередині (відео)

Андрій Русанов
Фото: Telegram | Захоплений російський дрон з машинним зором

Помилка російського пілота, який забув зняти запобіжник самознищення БПЛА, дала змогу вивчити його детально. Також "Мадяр" розповідає про застосування машинного зору.

Військовим 414 окремого батальйону ударних безпілотних авіаційних систем Корпусу Морської піхоти Збройних сил України, відомого як "Птахи Мадяра", вдалося захопити дрон-камікадзе російських окупантів з машинним зором та проаналізувати його будову. Про це розповідає у своєму YouTube-каналі командир батальйону Роберт Бровді з позивним "Мадяр".

Комбат розповів, що 76% дронів росіян, які збивають, налаштовані на самознищення, тому "затрофеїти" таку знахідку цілою, щоб її вивчити — досить нечастий випадок.

"Через помилку російського пілота він [дрон] не розірвався під час придушення і дістався нам в руки, ми його детально розібрали. Це не перший дрон з машинним зором, котрий ми досліджуємо, але щоб трішки пояснити, бо люди завалюють питаннями [про будову дронів]", — розповідає Роберт Бровді.

За словами Бровді, у принципі роботи дронів з автонаведенням немає ніякої таємниці. Розробки первинної форми штучного інтелекту, машинного зору для дронів йдуть давно і ведуться як росіянами, так і українськими інженерами. Підрозділ "Птахи Мадяра" теж використовує такі дрони українського виробництва.

Системи машинного після захоплення пілотом цілі незалежно від радіоперешкод, з якими стикається дрон, донавести його до цілі для успішного ураження. "Мадяр" вважає, що ці системи поки що недосконалі, але вони постійно модернізуються та матимуть ширше застосування у майбутньому.

"Тут фактично гра на випередки: хто кого наздожене. Пояснюючи сьогодні якісь аспекти, я спробую зробити це людськими словами, не заглиблюючись у технічні особливості, пояснити, що це віртуальне майбутнє вже настає. Воно настане набагато швидше, ніж ми будемо готові це сприйняти", — наголошує "Мадяр".

Як повідомив Роберт Бровді, інтенсивність застосування російських дронів усіх типів на ділянці фронту біля села Кринки Херсонської області ("декілька десятків кілометрів"), яку утримують "Птахи Мадяра", перетнула позначку 100 одиниць за добу — і це тільки тих, що підрозділу вдається виявити. Якщо масштабувати цю кількість на усю лінію фронту, "вийдуть страшні цифри".

"Полонений" дрон з машинним зором є звичайною моделлю, зібраною з китайських компонентів. З вдосконалених компонентів БПЛА має кастомізовану антену керування: вона зміщена зі стандартних частот для запобігання придушення звичайними окопними засобами РЕБ.

На дроні встановлений компактний комп’ютер "Компаньон" (Orange Pi 5) виробництва кінця 2023 року, яки додає дрону дуже багато переваг. Він був закріплений ремінцями на дроні зверху у корпусі, надрукованому на 3D-принтері. Зверху нього кріпиться акумулятор, а знизу — бойова частина, також дрон має звичайну нерухому недорогу камеру, з’єднану з платою відеозахоплення.

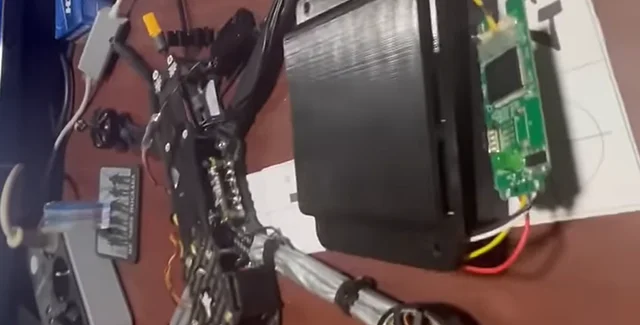

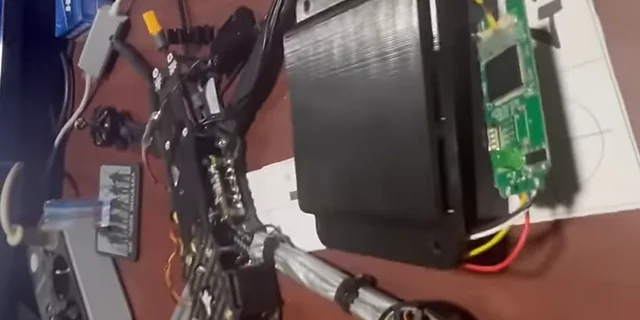

Встановлений на дрон комп'ютер "Компаньон"
Фото: Скриншот

"Як він нам дістався, чого він не вибухнув? Всі вони вибухають при їхньому придушенні або збитті. Тому що в ньому встановлена певна плата ініціації, яка перемикається ось такою механічною кнопочкою, прихованою за друкованим елементом, котра на момент зняття ось такої пластини зводить дрон на моменті зльоту. Російський пілот не зняв цей запобіжник," — пояснює Бровді.

На екрані перехопленого БПЛА з машинним зором є певні особливості, які відрізняють його від звичайного дрона. Характерний чотирикутник у центрі екрана є рамкою прицілювання. Зверху справа є віконце, яке дублює та збільшує зображення у центральному квадраті. Також є невеликий зелений індикатор, котрий змінює колір у момент активації системи. Коли дрон заходить на ціль, під прицілом з’являються текстові повідомлення.

Підрив дрона відбувається через спрацювання контактних дротів. Також є можливість підриву комп’ютером за певних умов. На ньому встановлений "притомний протокол" з безліччю функцій, серед яких керування дроном та підрив. Ще можливо встановлювати інші функції, які розроблять для дрона, але вартість такого комп’ютера — лише 100–150 доларів США. На промисловому рівні виробництва вартість подібних дронів можна суттєво зменшити та додати нових функцій.

"Я вимушений пророкувати, що протягом року з поточного моменту, що дрони, засоби РЕР та РЕБ настільки наситять смугу фронту, що між нами й ворогом буде велика сіра зона, куди не зможе зайти ніщо, ні з боку ворога, ні з нашого. Вона може бути десятикілометрового розміру і ми змушені будемо віртуально обмінюватися ударами", — ділиться своїм прогнозом "Мадяр".

Нещодавно стало відомо, що українські дрони оснащують новітньою системою машинного зору. Платформа MLP TALAN придатна для розвідки: вона відстежує рух об'єктів у реальному часі та "веде" їх камерою. Також у реальному часі відображає в інтерфейсі інформацію про ціль: її тип, статус та інші дані.
