Замість сонця і вітру: незвичайні генератори електроенергії, що працюють на воді (відео)

Вода може бути ефективним джерелом енергії поряд із сонячним світлом і вітром, але його поки що не беруть до уваги. Фокус розповість про досить прості гідростанції для видобутку безкоштовної електрики, які, за великого бажання, можна створити і застосовувати у себе вдома.

Шланг на допомогу

Блогер зі США Пол Джанкін придбав в онлайн-магазині Amazon прилад, який надягається на садовий шланг і має генерувати електроенергію, коли струмінь води під напором обертає маленьку турбіну. За заявленими характеристиками, така станція має видавати потужність у 10 Вт з напругою 12 В, але на практиці навряд чи досягала 1 Вт. Цього недостатньо навіть для зарядки смартфона, яка зазвичай потребує близько 5 Вт.

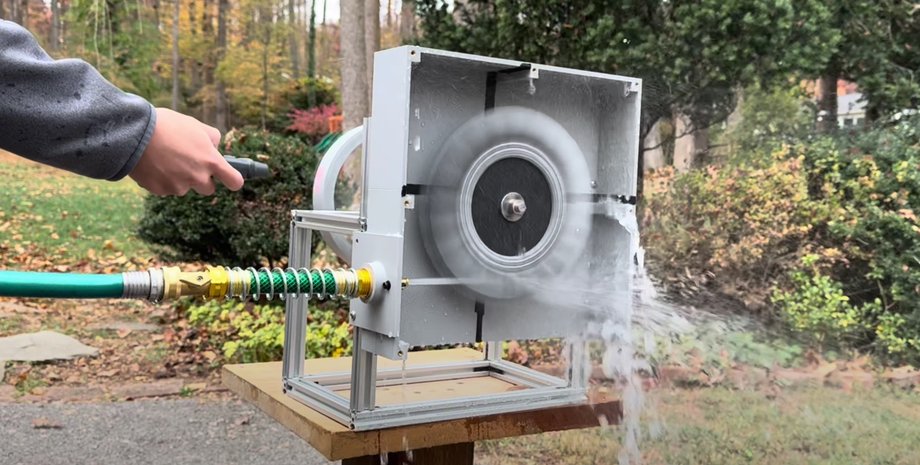

Пол Джанкін загорівся ідеєю і вирішив зібрати подібну електростанцію більшу та ефективнішу. У своєму відеоролику він розмістив доволі детальну інструкцію, як це може зробити будь-хто.

Обчисливши тиск і швидкість потоку води, ентузіаст визначив максимальну потужність, яку здатен видавати шланг — 52,2 Вт. Це за умови, що турбіна матиме 100% ефективність, чого на практиці досягти неможливо, тому він націлився на 50%.

Блогер вивчив різні типи водяних турбін і зупинив вибір на турбіні Пелтона, адже вона чудово підходить для високого тиску за невеликої швидкості потоку. За зовнішнім виглядом її лопаті нагадують ложку і розділяють струмінь на дві частини, використовуючи майже всю його енергію для обертання.

Пол надрукував 23 ложки-лопаті на 3D-принтері, а потім прикріпив їх до колеса за допомогою заклепок. Тут потрібно бути акуратним, адже надмірне зусилля може пошкодити пластикову деталь. У коментарях творець додав, що версія з 12 лопатями виявилася дещо продуктивнішою.

Наступний крок: зробити каркас для колеса з алюмінієвих профілів, створених шляхом екструзії. Тут дуже важливо стежити за розмірами під час нарізки, адже кожен міліметр може зіпсувати конструкцію. Алюмінієві деталі потрібно скріпити одна з одною за допомогою кутових кронштейнів, щоб вийшов прямокутний короб. Потім із пластику на 3D-принтері надрукували "щит", який не дає воді розхлюпуватися на всі боки, спрямовуючи її в один.

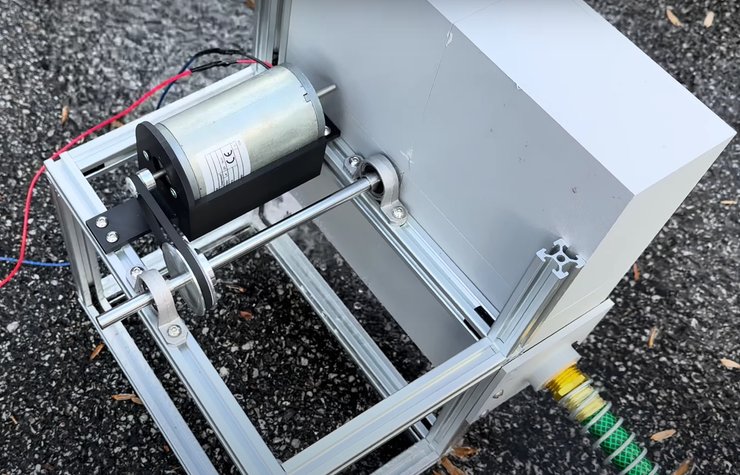

Останній крок — встановлення генератора, роль якого виконує невеликий 62-ватний мотор. Його Пол Дженкін встановив у пластиковому корпусі, який прикріпив до каркаса за допомогою T-подібних гайок. Турбіну і генератор з'єднали шестерня на осі та ремінь. Щоб максимізувати передачу енергії від потоку води до лопатей турбіни, шланг під'єднано до сопла, що сходиться.

Під час випробувань електростанція показала вихідну потужність близько 22 Вт при напрузі 12 В. Якщо під'єднати генератор до автомобільного інвертора, що перетворює постійний струм на змінний, то з його допомогою можна заряджати смартфони, вмикати лампи та інші малопотужні пристрої.

Винахідник не розкрив свої витрати на побудову такої електростанції, але, як мінімум, потрібно мати 3D-принтер або замовляти більшу частину деталей у того, у кого вони є, що недешево. За водопостачання потрібно теж потрібно платити, однак замість шланга можна використовувати природні струмки та водоспади для значної економії. Крім того, відпрацьована вода нікуди не дівається, її можна збирати в баки майже без втрат, щоб потім використовувати для господарських потреб. Наприклад, якщо все одно потрібно набирати відра води для миття автомобіля чи поливу дерев, то чому б не отримати ще й трохи безкоштовної електрики.

Максимальна економія води

Зазвичай для виробництва електрики потрібна велика кількість води, проте вчені з Міського університету Гонконгу розробили нову установку, яка може запалити 100 світлодіодних лампочок за допомогою однієї краплі дощу. Вони виявили, що крапля води об'ємом 100 мікролітрів (1 мікролітр — це мільйонна частка літра), що падає з висоти 15 см, створює напругу понад 140 В.

Генератор має структуру, схожу на польовий транзистор (FET): він забезпечує дуже високу ефективність перетворення енергії і в тисячі разів більшу щільність потужності порівняно з іншими конструкціями. Він складається з двох електродів — одного з алюмінію та іншого з оксиду індію та олова (ITO) з нанесеною на нього плівкою з політетрафторетилену, яка відповідає за генерацію, зберігання та індукцію заряду.

Коли крапля, що падає, вдаряється об поверхню, то своєю вагою "з'єднує" електроди, замикаючи електричний ланцюг. Потім вона вивільняє всі накопичені заряди на плівці для створення струму, а система одразу ж використовує його для живлення лампочок.

Експерименти показали, що на роботу такої гідроелектростанції не впливає низька відносна вологість, вона може використовувати як прісну, так і морську воду. За підрахунками фізиків, технологія може генерувати до 50 мегават на квадратний метр — це в тисячі разів більше, ніж в аналогічних пристроїв, а ефективність перетворення енергії також значно вища.

Генератор можна встановлювати не тільки на вулиці під дощем, а й у вельми незвичних місцях, наприклад, на корпусі суден, парасольках, скляних вікнах, усередині пляшок, і майже скрізь, де часто стікають краплі. Таким чином буде повною мірою використовуватися низькочастотна кінетична енергія води.

Технологія не виглядає особливо складною, і охочі можуть спробувати її відтворити, користуючись інформацією про дослідження, опублікованими в журналі Nature.

"Птах, що п'є"

Натхненні класичною іграшкою-птахом, вчені з Гонконгу і Гуанчжоу (Китай) розробили двигун, який ефективно перетворює енергію випаровування води в електрику для живлення невеликої електроніки. Пристрій дає напругу, що перевищує 100 вольт — набагато більшу, ніж інші технології, що генерують електрику з води. Генератор може працювати кілька днів, використовуючи всього 100 мілілітрів рідини.

Іграшку під назвою "птах-діппі" вчителі фізики десятиліттями показують дітям на уроках. Вона складається з двох скляних колб, з'єднаних скляною трубкою, всередині якої зберігається дуже летюча рідина — метиленхлорид. Верхня колба, в якій знаходяться дзьоб птаха і декоративний циліндр, покрита матеріалом, схожим на повсть, а тіло птаха підвішене на двох пластикових ніжках.

Коли голова птаха опускається в склянку з водою, вона починає випаровуватися. Виникає різниця тиску, що змушує рідину в нижній колбі підніматися по трубці, поки вона не заповнить голову і змусить птаха знову опуститися до води, щоб "пити" і повторювати процес знову.

Професор Хао Ву згадала про цю іграшку, намагаючись створити більшу вихідну напругу для генератора, що працює від випарів. Вона зрозуміла, що "птаха-діппі" можна використовувати для перетворення механічної енергії на електрику. Так народилася концепція трибоелектричного гідроелектричного генератора.

Науковці розмістили два трибоелектричні модулі наногенератора для збору механічної енергії, з обох боків двигуна п'ючого птаха, який вони реконструювали зі звичайної іграшки. Дослідники протестували прототип з різними невеликими електронними пристроями, використовуючи його для живлення 20 рідкокристалічних дисплеїв, датчиків температури та калькуляторів.

Головною проблемою виявилося тертя, що сповільнює роботу генератора. Дослідники прикріпили спеціальні волокна як матеріали для перенесення заряду, завдяки цьому пристрій запрацював плавніше. У майбутньому вони планують розробити власного птаха замість іграшки, щоб ефективніше перетворювати енергію випаровування води на електричну. Крім того, вчені розглядають різні способи практичного застосування установки в повсякденному житті.
