Пенопласт, скотч и нет руля: из чего сделан российский БПЛА-камикадзе (фото)

Российский неназванный дрон-камикадзе самолетного типа, который ранее появлялся на видео, сделан из самых дешевых материалов и имеет конструкцию, которая ограничивает его скорость и маневренность. Его строение проанализировал в социальной сети X (бывший Twitter) канадский физик и эксперт по БПЛА с ником DanielR.

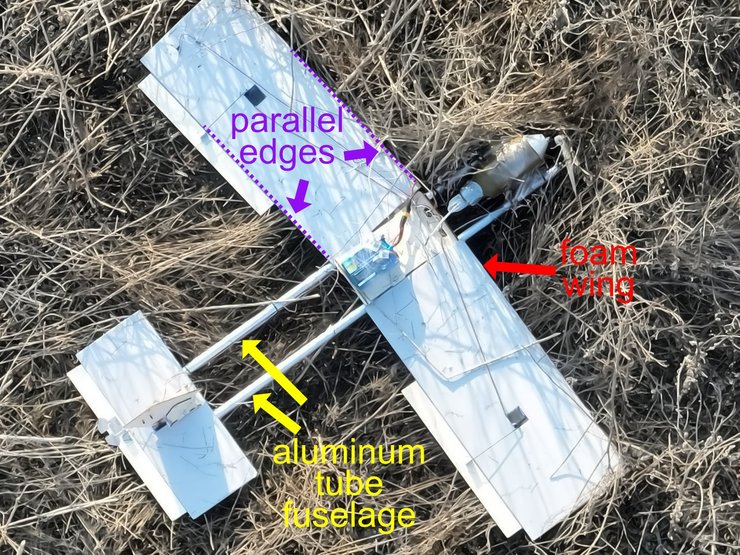

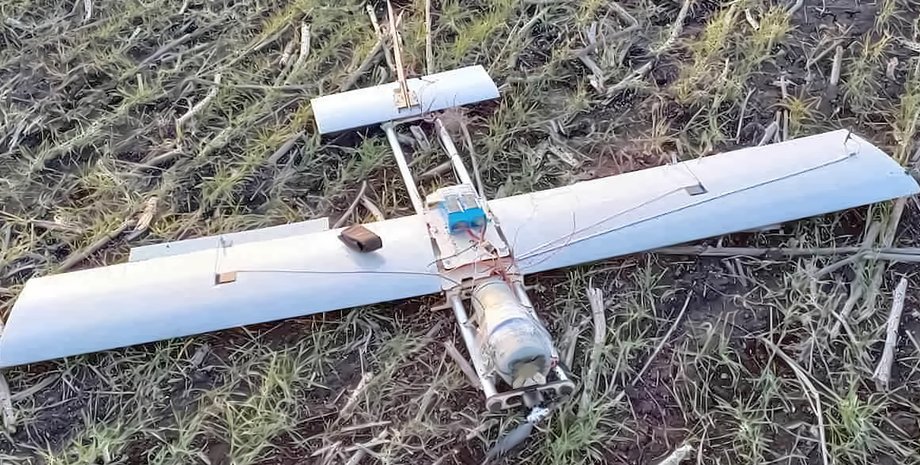

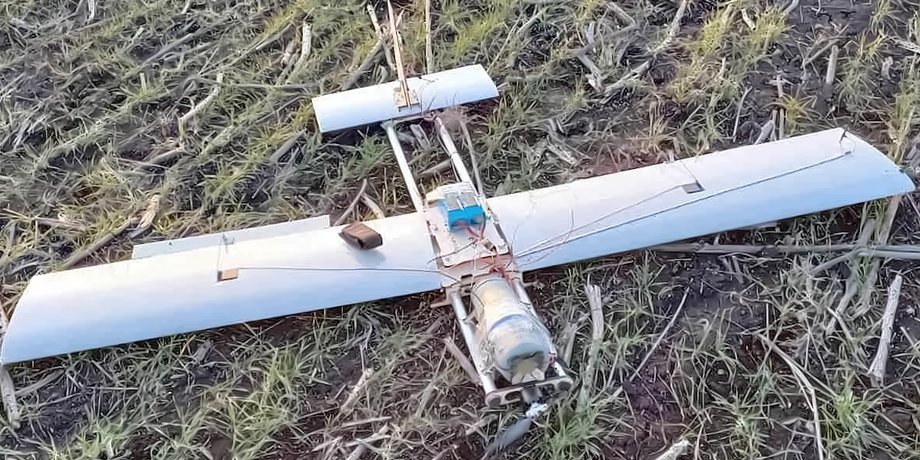

Фюзеляж российского беспилотника сформирован из двух алюминиевых труб. Крыло изготовлено из пенопласта и имеет размах примерно 2 м. Крылья очень простые — с параллельными передней и задней кромками (постоянная хорда).

Крыло имеет два деревянных лонжерона, оно сделано из пенопласта. Возможно, его вырезали горячей проволокой, а затем покрыли термоусадочной пленкой. Регулятор скорости двигателя прикреплен застежками-молниями, батареи приклеены скотчем.

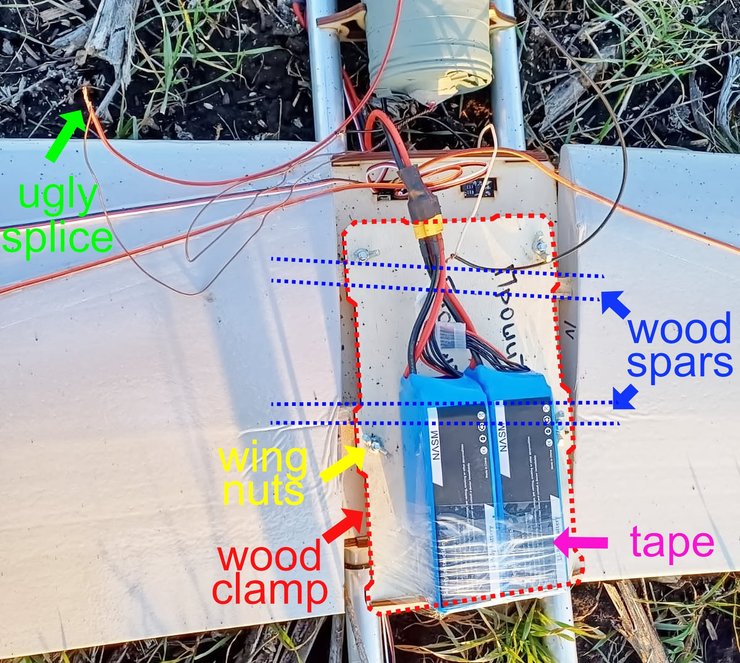

Крылья прижимаются к фюзеляжу куском фанеры, удерживаемой на месте четырьмя гайками. Два лонжерона (которые погнулись во время аварии) проходят под зажимом. Этот зажим также выполняет роль отсека для аккумуляторов, который удерживает батареи на месте с помощью скотча.

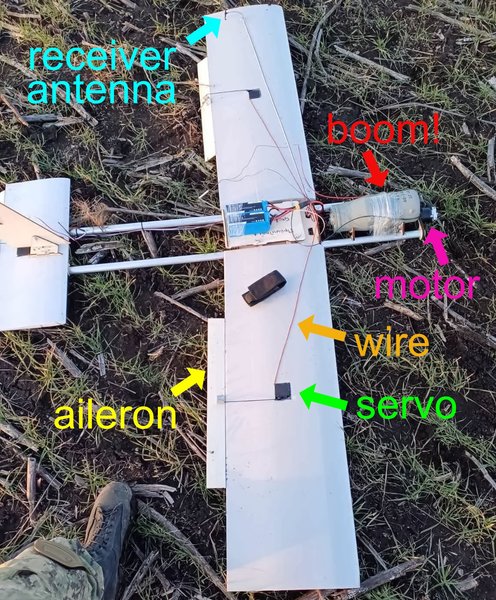

Элероны прикреплены к задней кромке крыла и расположены далеко внутри крыла, что уменьшает их эффективность. Приемник радиоуправления и антенна расположены возле левой законцовки крыла.

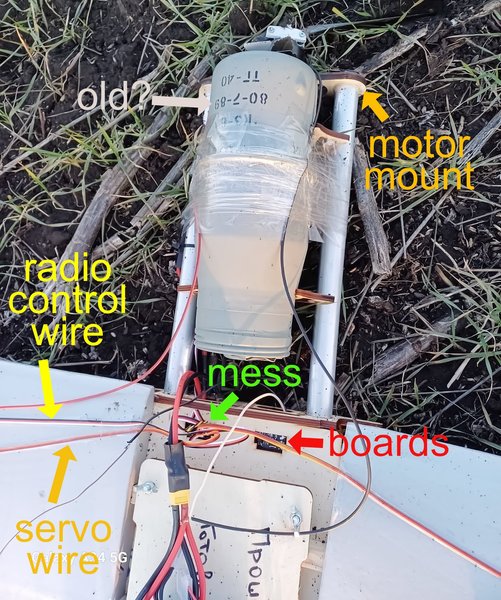

Провода проклеены по диагонали через верхнюю поверхность крыла (плохое решение, по мнению эксперта). Проводка в беспорядке, а соединения для боеприпасов некачественные. Платы находятся в центральном фанерном ящике.

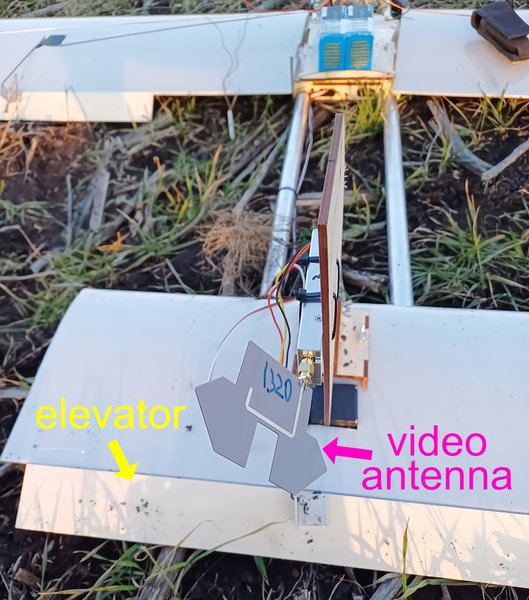

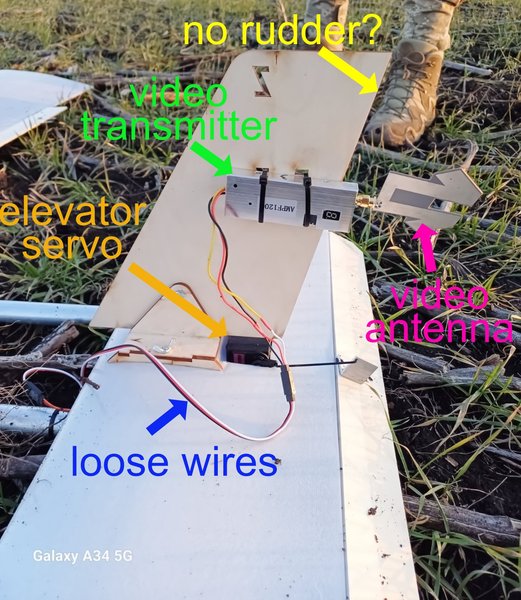

Дрон-камикадзе должен быть маневренным, но странно, что у этого дрона нет руля. Интересным решением является также установка видеопередатчика в центре вертикального стабилизатора. Свободные провода указывают на недостаток продуманности и осторожности.

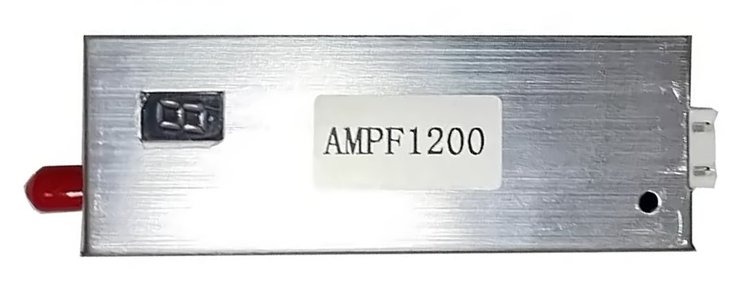

Установленный видеопередатчик можно приобрести на Alibaba. Его мощность составляет от 3 до 5 Вт, а производитель заявляет о радиусе действия 10 км. Их можно купить в очень больших количествах примерно за 30 долларов США.

Такая же видеоантенна установлена на различных российских беспилотниках, в том числе на этих захваченных квадрокоптерах. Видеоантенна настроена на 1320 МГц.

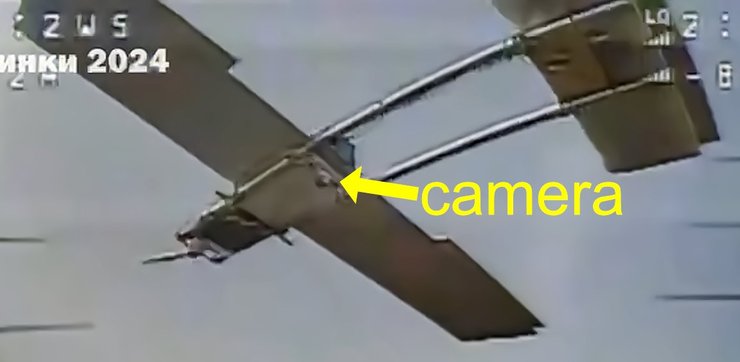

Видеокамера установлена под фюзеляжем у задней кромки крыла. Это странное расположение, поскольку поле зрения очень ограничено.

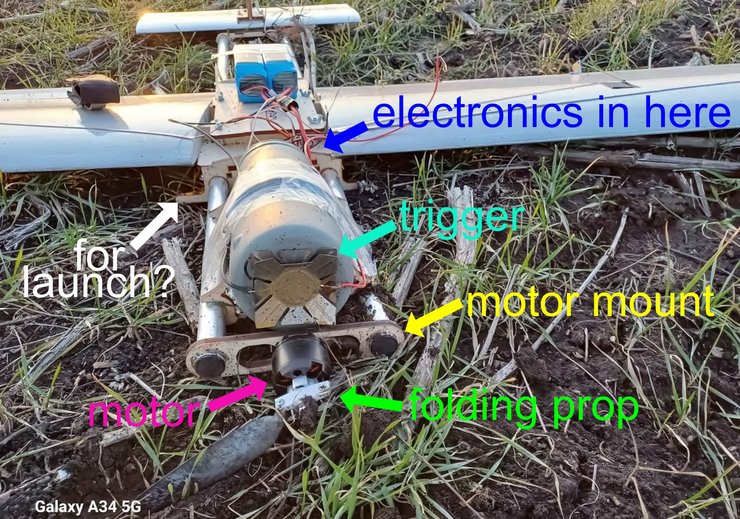

Двигатель кажется маловатым для дрона такого размера и веса. Непонятно, как он закреплен к алюминиевым трубкам. Вкладки под центральным фюзеляжем могут быть для запуска. Складная стойка может быть уязвимой для атаки.

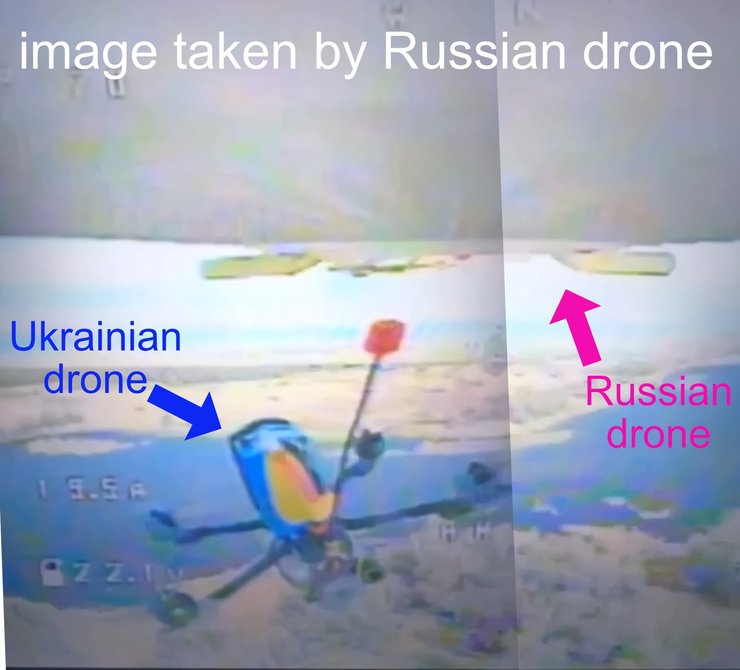

Дрон медленный, и его можно атаковать квадрокоптером. Ранее видео подобных атак уже публиковались. 14. Украинцы часто имеют видео с обоих беспилотников, атакованного и атакующего.

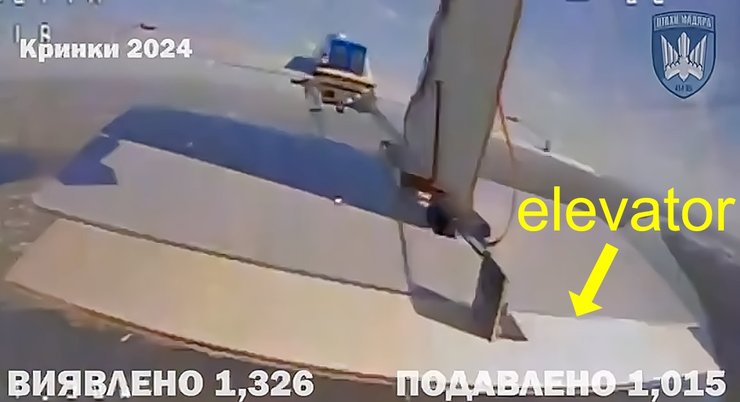

Элеватор дрона незащищен и уязвим. Украина защищается от этих беспилотников, запуская в них гораздо более быстрые FPV-дроны со взрывчаткой. Вот фото, сделанное с украинского беспилотника во время столкновения с хвостом российского дрона.

Эксперт делает вывод, что этот российский беспилотник не похож на конструкцию, которую можно было бы ожидать от профессиональных военных, а больше напоминает беспилотники, которые собирают террористы.

Но в комментариях ему возражают: подобные дроны дешевые, сделаны из деталей, на которые невозможно наложить санкции, и смертоносны, если попадают в цель. Если их производить массово, такие беспилотники станут серьезной проблемой.

Напомним, в феврале впервые в мире украинский FPV-дрон поразил российский беспилотный самолет во время полета. Похоже, на фото такой же БПЛА, который был подбит тогда в небе.
