Російські "Комети" проти української РЕБ: як ЗСУ можуть перемогти "суперприймач" дронів

Нещодавно OSINT-агенція Molfar опублікувала дослідження про антенні решітки "Комета" з російської техніки, яке викликало багато зауважень у технічних фахівців. Голова спільноти хактивістів "Український Кіберальянс" Тім Карпинський розповів Фокусу, чим особливе це обладнання, як використовується під час війни і чи можна його подолати.

Які системи РЕБ допомагає обходити "Комета"?

Тім Карпинський: "Комета" належить до класу приймачів глобальних навігаційних супутникових систем, що мають працювати в умовах постановки радіоелектронних завад. Тобто, "Комета" і подібні до неї, це такий собі "суперприймач" GPS. Виріб в різних його модифікаціях, як М, М-ВТ, А8-ВТ тощо — це апаратний програмний комплекс приймання сигналу супутникової навігації, що працює із сузірʼями супутників системи GPS L1 та Glonass G1.

Адаптивні антенні решітки використовуються для впевненого приймання сигналу супутникового навігаційного сигналу в умовах активних радіоелектронних завад. Це відбувається шляхом зміни променя діаграми направленості приймання сигналу від завади в бік автентичного джерела сигналу, шляхом фазового зміщення та інших маніпуляцій. Після приймання, сигнал проходить серію фільтрів та інших підготовчих процедур, після чого піддається цифровій обробці математичним апаратом, що має на меті остаточно "очистити" сигнал та подати його на GNSS-приймач доволі побутового рівня.

Уявіть лист міді. Зверху, над ним, супутники GPS. Знизу, під ним, джерело завад у вигляді РЕБ. Задача — прийняти сигнал зверху, максимально ігноруючи завади знизу, що вимірюються у добрих таких ватах потужності.

Куди росіяни можуть або ставлять "Комети"? І чому не всюди?

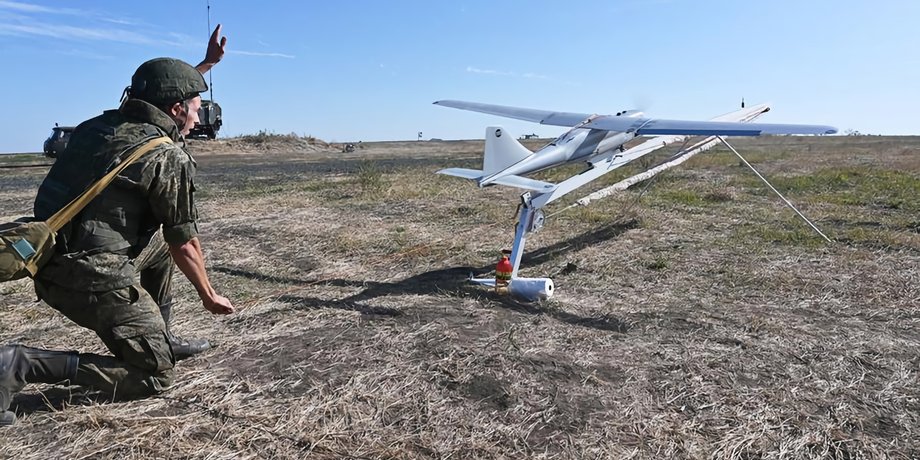

Тім Карпинський: різні модифікації "Комети" використовуються у різних апаратах, наприклад, у БПЛА "Орлан-10", "Орлан-30", "Картограф", модулі планерування і корекції на авіаційні бомби, у гвинтокрилах, літаках тощо.

Чи можна нейтралізувати "Комету"?

Тім Карпинський: так. Є два способи. Перший — поставити достатню кількість завад, рознесених у просторі у середовищі використання "Комети" або подібного їй виробу. Кількість завад теоретично розраховується від кількості елементів для приймання сигналу в антенній решітці виробу за принципом "N -1". Наприклад, якщо "Комета" має 4 таких елементи, то необхідно створити як мінімум три завади.

Інший варіант — експлуатація похибок протоколу та обробки даних, що обробляється математичним апаратом приймача. Тобто "годувати" апаратуру даними, що може призвести до збою у штатній роботі пристрою.

Як можна завадити Росії виробляти "Комети"?

Тім Карпинський: на жаль, елементна база комети — це електронна компонентна база цивільного класу (consumer grade). На жаль, неможливо повністю заборонити імпорт мікроконтролерів та Програмованих Логічних Інтегральних Схем (ПЛІС), що саме займаються цифровою обробкою сигналу, та його "очищенням", наприклад. Все, що має розмір здатний поміститися у валізу або кейс — не підлягає ефективному санкціонуванню.

Ускладнити виробництво Комети можливо обмеження основних компонентів. У "Кометі" використовується ПЛІС компанії Intel (США), модель Altera Cyclone V, приймачі GNSS виробництва uBlox або ж NVS Technologies (Швейцарія). А також різні радіокомпоненти та інтегральні схеми від компанії Analog Devices (США).

Не нова зброя

Ще у 2023 році український військовослужбовець та фахівець із радіоелектронної боротьби з псевдонімом Сергій Безкрестнов ("Флеш" повідомив), що Росія почала ставити CRPA-антени "Комета-М" на всі безпілотники серії "Орлан", крилаті ракети та керовані бомби, щоб захистити їх від придушення супутникового зв'язку. За рівнем захищеності вони відповідають технологіям зв'язку НАТО, але такі антени мають обмеження щодо кількості джерел РЕБ, дію яких можуть одночасно нейтралізувати.

"У "Комети" це число 3. Тобто чотирма нашими машинами РЕБ Буковель, які роз'їхалися на всі боки, ми "Орлан" тиснемо, але організаційно це все складно робити. Та й сенсу тільки від РЕБ з навігації нуль, адже Орлан іде в автономний політ", — пояснив Сергій Флеш.
