Пінопласт, скотч і без керма: з чого зроблений російський БПЛА-камікадзе (фото)
Невеликий російський безпілотний літак з вибухівкою зроблений з найдешевших матеріалів. Подекуди примітивність конструкції шкодить його льотним характеристикам.
Російський неназваний дрон-камікадзе літакового типу, який раніше з’являвся на відео, зроблений з найдешевших матеріалів і має конструкцію, яка обмежує його швидкість та маневровість. Його будову проаналізував у соціальній мережі X (колишній Twitter) канадський фізик і експерт з БПЛА з ніком DanielR.

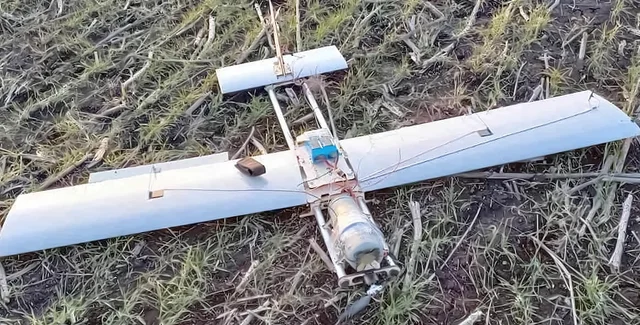

Фюзеляж російського безпілотника сформований з двох алюмінієвих труб. Крило виготовлене з пінопласту та має розмах приблизно 2 м. Крила дуже прості — з паралельними передньою і задньою крайками (постійна хорда).
Крило має два дерев'яні лонжерони, воно зроблене з пінопласту. Можливо, його вирізали гарячим дротом, а потім покрили термоусадковою плівкою. Регулятор швидкості двигуна прикріплений застібками-блискавками, батареї приклеєні скотчем.
Крила притискаються до фюзеляжу шматком фанери, що утримується на місці чотирма гайками. Два лонжерони (які погнулися під час аварії) проходять під затискачем. Цей затискач також виконує роль відсіку для акумуляторів, який утримує батареї на місці за допомогою скотчу.
Елерони прикріплені до задньої крайки крила і розташовані далеко всередині крила, що зменшує їхню ефективність. Приймач радіоуправління та антена розташовані біля лівої закінцівки крила.
Дроти проклеєні по діагоналі через верхню поверхню крила (погане рішення, на думку експерта). Проводка у безладі, а з'єднання для боєприпасів неякісні. Плати знаходяться в центральному фанерному ящику.
Дрон-камікадзе повинен бути маневровим, але дивно, що у цього дрона немає керма. Цікавим рішенням є також встановлення відеопередавача в центрі вертикального стабілізатора. Вільні дроти вказують на брак продуманості та обережності.
Встановлений відеопередавач можна придбати на Alibaba. Його потужність становить від 3 до 5 Вт, а виробник заявляє про радіус дії 10 км. Їх можна купити у дуже великих кількостях приблизно за 30 доларів США.
Така сама відеоантена встановлена на різних російських безпілотниках, зокрема на цих захоплених квадрокоптерах. Відеоантена налаштована на 1320 МГц.
Відеокамера встановлена під фюзеляжем біля задньої крайки крила. Це дивне розташування, оскільки поле зору дуже обмежене.
Двигун здається замалим для дрона такого розміру і ваги. Незрозуміло, як він закріплений до алюмінієвих трубок. Вкладки під центральним фюзеляжем можуть бути для запуску. Складана стійка може бути уразливою для атаки.
Дрон повільний, і його можна атакувати квадрокоптером. Раніше відео подібних атак вже публікувалися. Українці часто мають відео з обох безпілотників, атакованого і того, що атакує.
Елеватор дрона незахищений та уразливий. Україна захищається від цих безпілотників, запускаючи в них набагато швидші FPV-дрони з вибухівкою. Ось фото, зроблене з українського безпілотника під час зіткнення з хвостом російського дрона.
Експерт робить висновок, що цей російський безпілотник не схожий на конструкцію, яку можна було б очікувати від професійних військових, а більше нагадує безпілотники, які збирають терористи.
Але у коментарях йому заперечують: подібні дрони дешеві, зроблені з деталей, на які неможливо накласти санкції, і смертоносні, якщо влучають у ціль. Якщо їх виробляти масово, такі безпілотники стануть серйозною проблемою.
Нагадаємо, у лютому вперше у світі український FPV-дрон уразив російський безпілотний літак під час польоту. Схоже, на фото такий самий БПЛА, який був підбитий тоді в небі.
